在很寬的頻帶范圍內具有極高的共模和差模插入損耗

Very high differential and common modeattenuation

對連續或間歇性干擾具有較高的抑制作用

High supperession for continuous andintermittent pulse interference

計價的高頻干擾抑制特性

Good high frequency attenuation

適用于各種電子和數字設備（尤其是開關電源）

Available for various digitalsystems（partically for switching powersupplies）

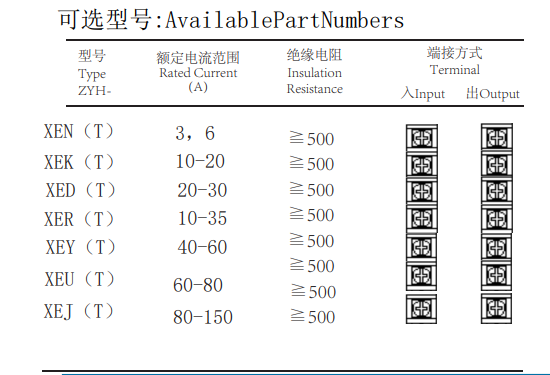

訂購信息：Ordering Information

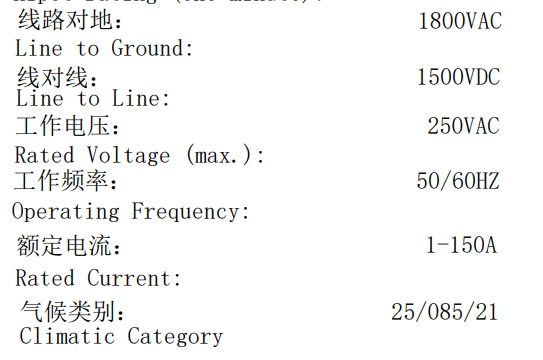

規格： Specifications

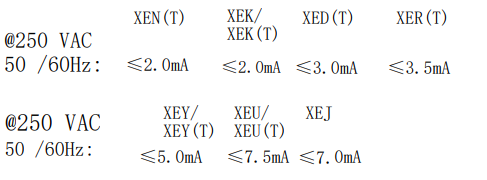

每條線路對地的最 大泄漏電流：

Maximum leakage current each Line to Ground：

Hipot額定值（一分鐘）：Hipot rating (one minute):

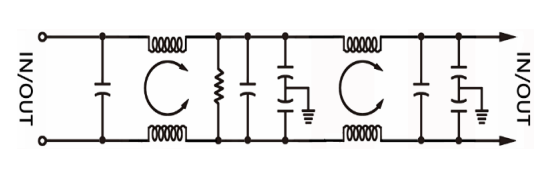

電路原理圖Electrical Schematics

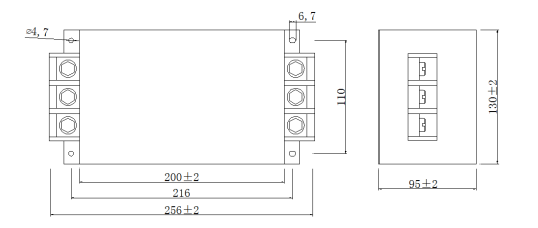

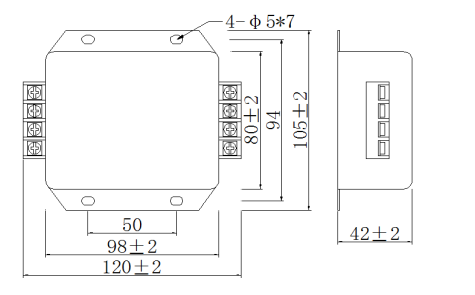

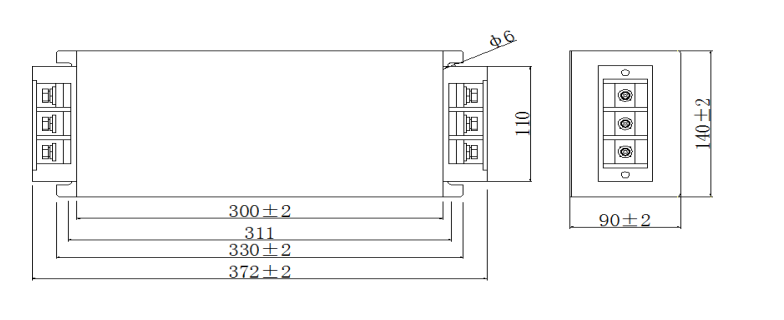

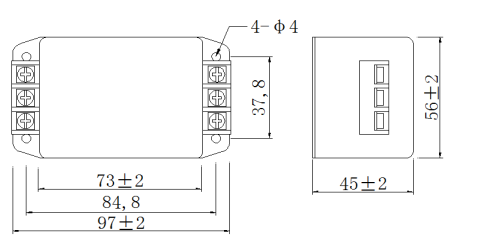

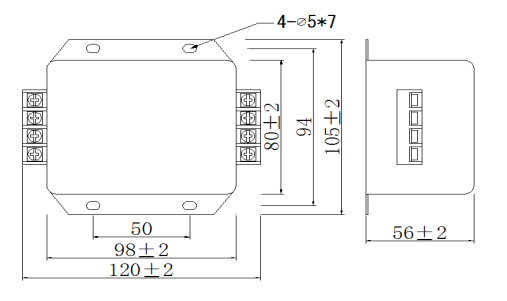

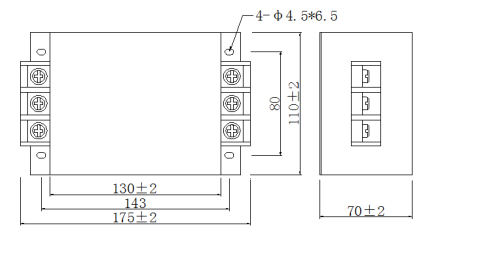

外殼樣式：Case Styles

XEN(T)外殼樣式：EN(T) Case Styles

XEK(T)外殼樣式：XEK(T) Case Styles

XED(T)外殼樣式：XED(T) Case Styles

XER(T)外殼樣式：XER(T) Case Styles

XEY(T)外殼樣式：XEY(T) Case Styles

XEU(T)外殼樣式：XEU(T) Case Styles

XEJ(T)外殼樣式：XEJ(T)3 Case Styles

性能參數

Performance Data

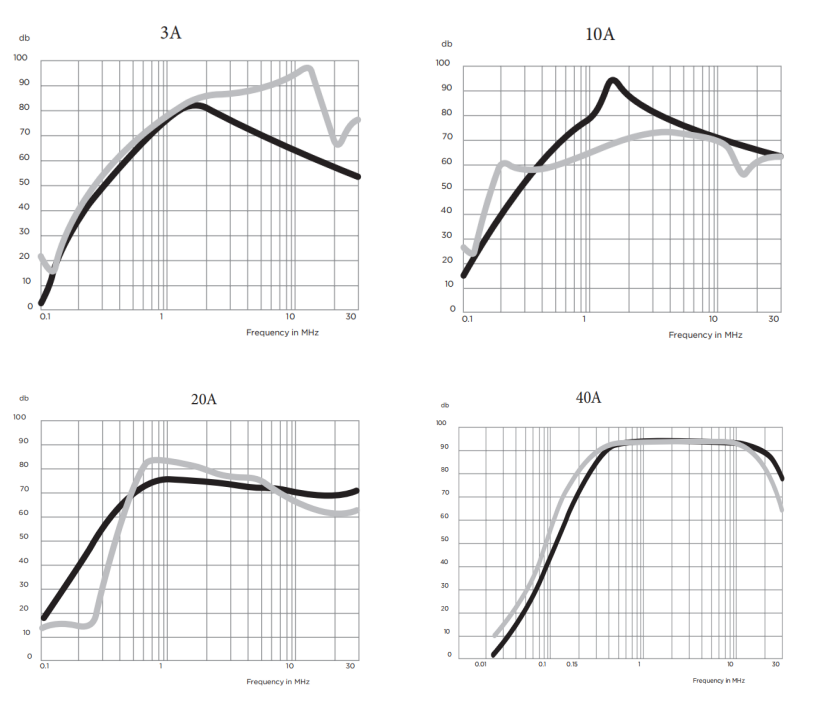

典型插入損耗

ypical Insertion Loss

在封閉的50歐姆系統中測量

Measured in closed 50 Ohm system

最小插入損耗 Minimum Insertion Loss

ZYH-X系列柵欄式端子臺高插入損耗EMI電源濾波器(1).pdf
