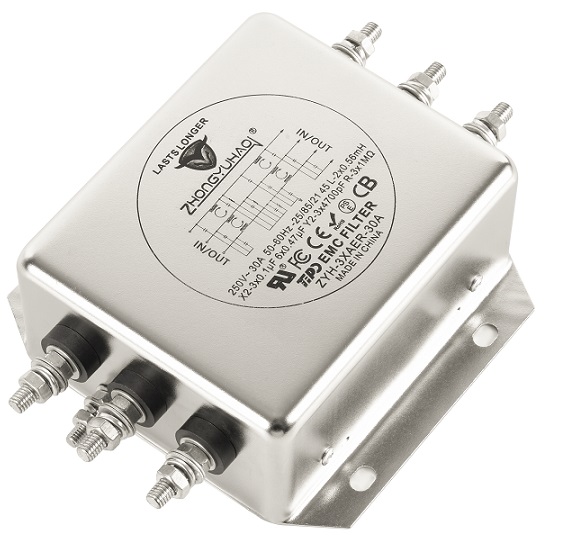

ZYH-3XA系列三相三線高插入損耗EMI電源濾波器

產品詳情


特點和應用：Features and Applications

具有良好的共模和差模干擾抑制特性

Good performance of common mode and differential  mode suppression

對脈沖、連續或間歇干擾具有較高的抑制作用

Effectively  control pulse, continuous or intermittent  interference

較小的泄漏電流

Low leakage current

被廣泛應用于開關電源，UPS，變頻器，電機驅動，電梯等 設備

Applications for switching-mode power-supply UPS,Converter , motor driver,lift etc.

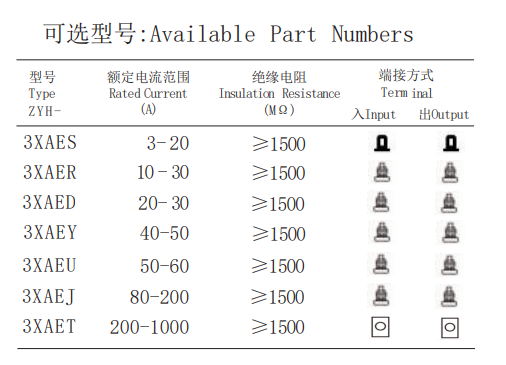

訂購信息：Ordering Information

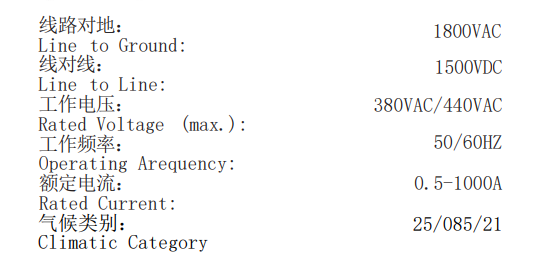

規格： Specifications

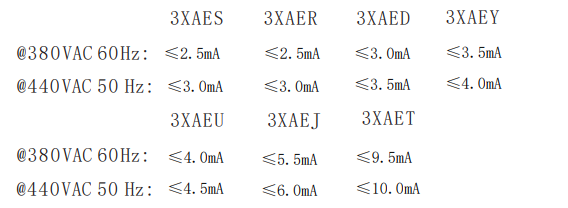

每條線路對地的最 大泄漏電流： Maximum leakage current each Line to Ground：


Hipot額定值（一分鐘）：

Hipot rating (one minute):


電路原理圖Electrical Schematics

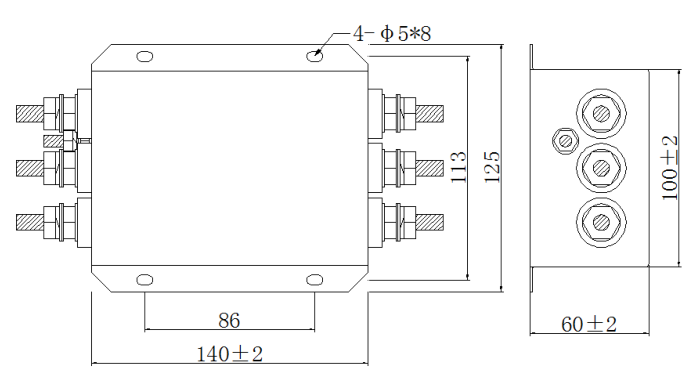

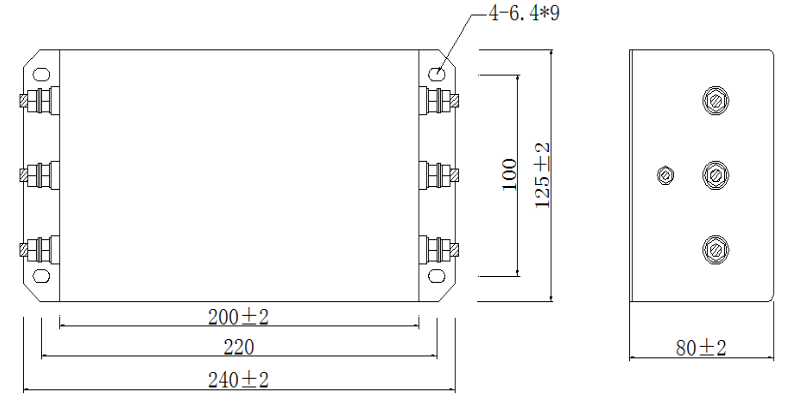

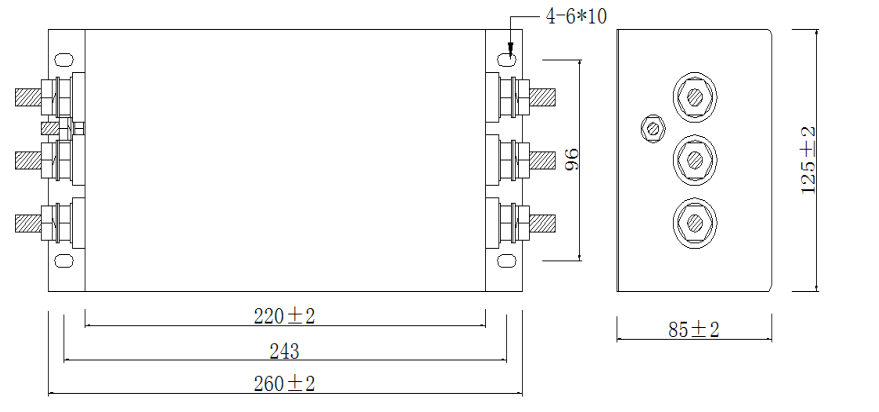

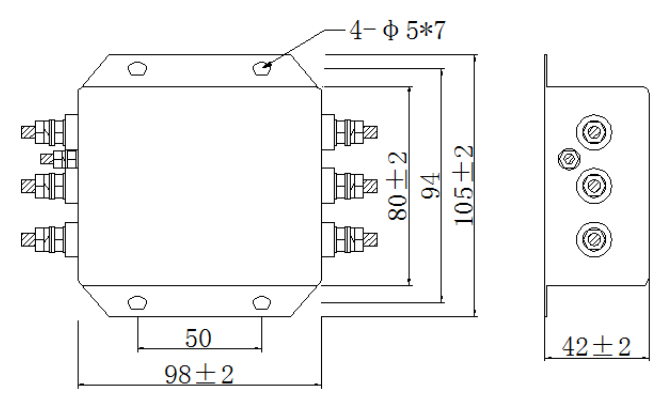

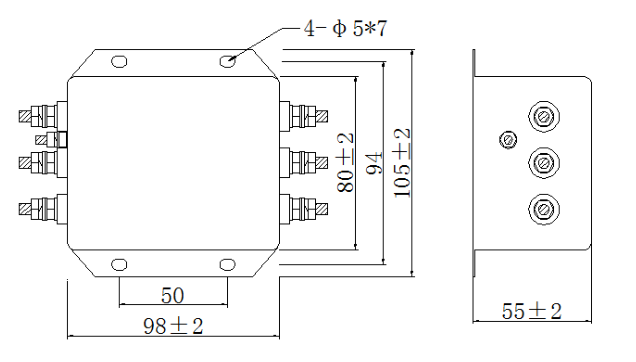

3XAES外殼樣式：3XAES Case Styles


3XAER外殼樣式：3XAER Case Styles


3XAED外殼樣式：3XAED Case Styles


3XAEY外殼樣式：3XAEY Case Styles


3XAEU外殼樣式：3XAEU Case Styles

樣式1：Case Styles one



樣式2：Case Styles Two

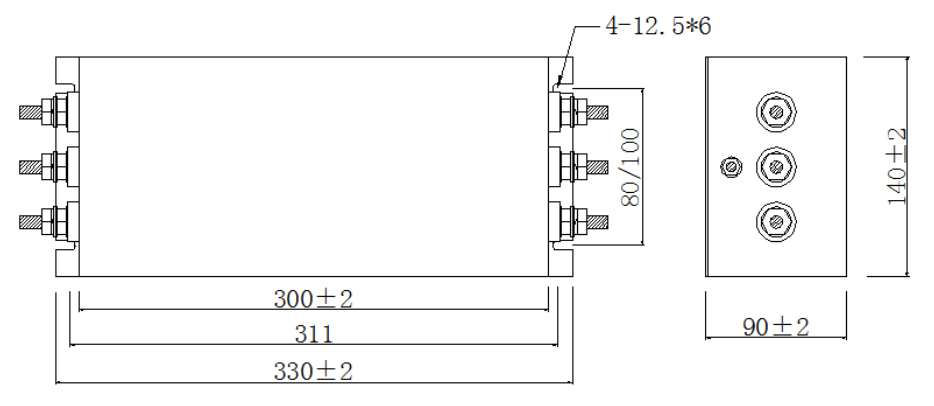

3XAEJ外殼樣式：3XAEJ Case Styles

樣式1：Case Styles one



樣式2：Case Styles Two

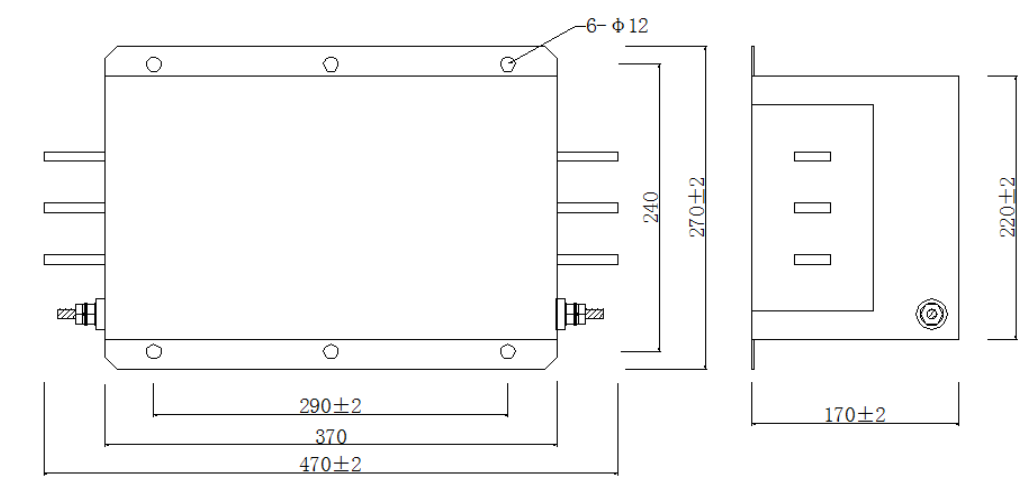

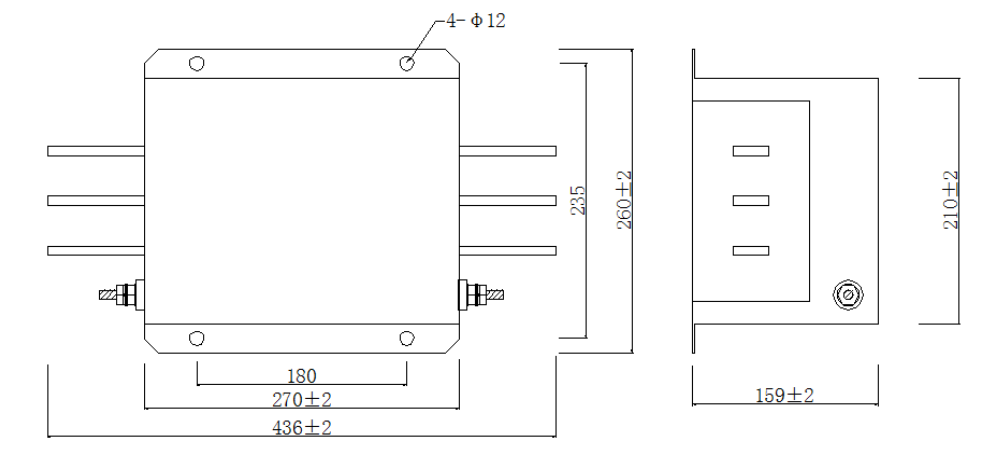

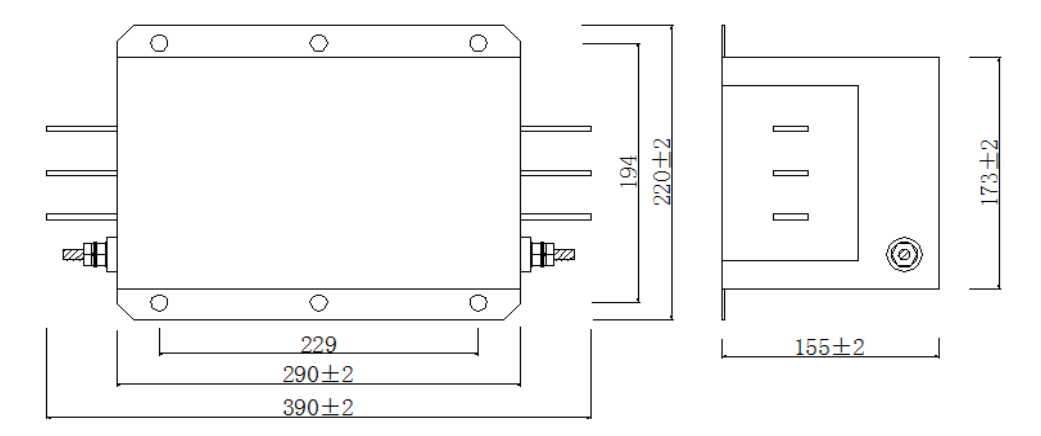

3XAET外殼樣式：3XAET Case Styles

樣式1：Case Styles One


樣式2：Case Styles Two


樣式3：Case Styles Three

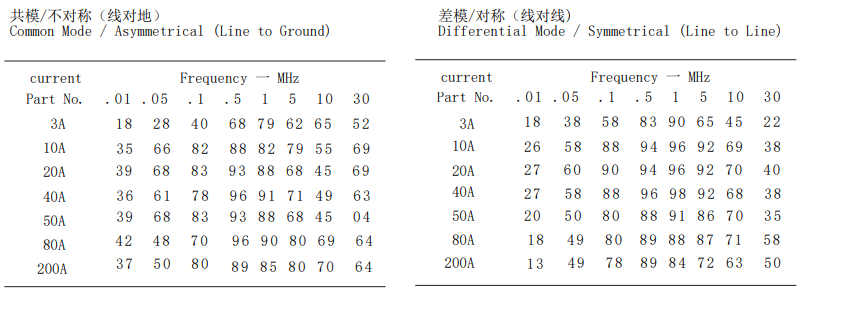

性能參數 Performance Data

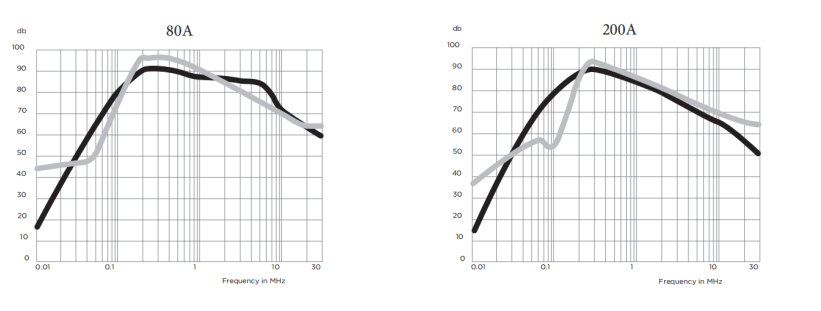

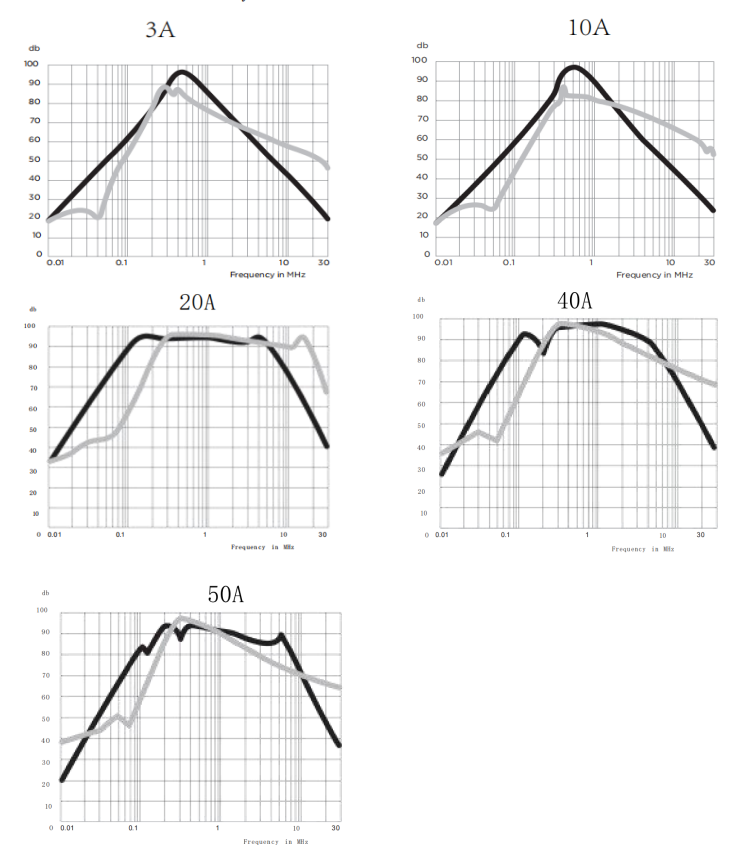

典型插入損耗 ypical Insertion Loss

在封閉的50歐姆系統中測量 Measured in closed 50 Ohm system





最小插入損耗 Minimum Insertion Loss



ZYH-3XA系列三相三線高插入損耗EMI電源濾波器.pdf
