產品中心 / Product

北京中宇豪電氣有限公司是北京市中關村科技園區高新技術企業，在積累多年電子類產品的電磁兼容解決方案上，加強了EMI電源濾波器的工藝以及應用研究，并在該領域獲得1項專利技術、和新投產的AC-DC、DC-DC、DC-AC模塊開關電源一起通過了ISO9001國際質量體系認證以及SEMKO、VDE等國的安規認定，具有年產300萬只EMI電源濾波器和230萬只模塊電源的生產能力

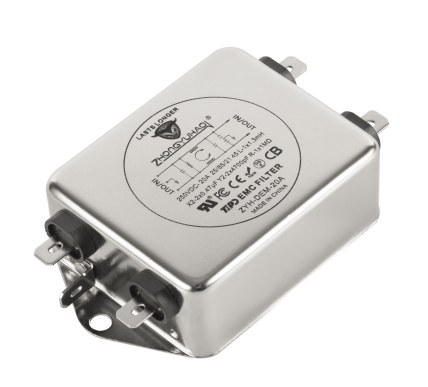

ZYH-D系列直流EMI電源濾波器

產品詳情


特點和應用：Features and Applications

主要應用于直流電源線的電磁干擾

Main DC power cord to the electromagnetic  interference

在很寬的頻帶（10KHz—30MHz)范圍內具有優良的共模和 差模插入損耗

Suppressing both CM and DM in a wide frequency  range

范圍內具有優良的共模和差模插入損耗

Suppressing both  CM and DM in a wide frequency range (10KHz-30MHZ)

高性能、低溫升、低價格

High-performance, low-temperature rise, low prices

可協助使用直流電源的各類電子設備達到VDE和FCC等標準

To ensure the use of direct current power supply  to the various electronic equipment such as VDE  and FCC standards

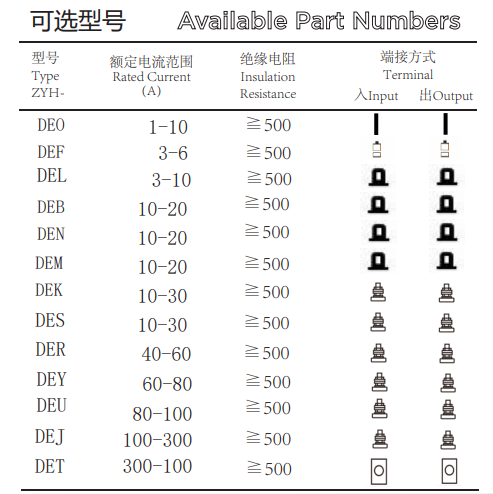

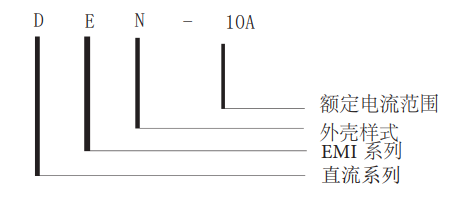

訂購信息：Ordering Information


規格： Specifications

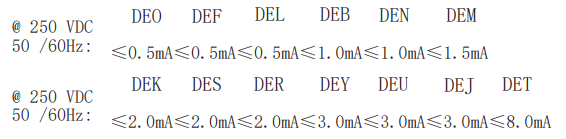

每條線路對地的最 大泄漏電流：

Maximum leakage current each Line to Ground：

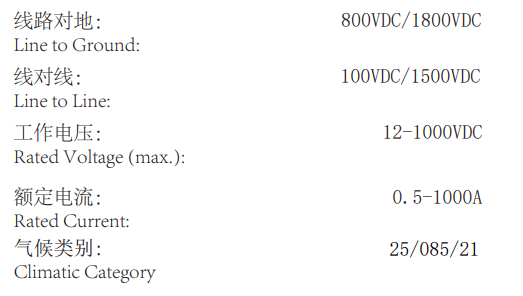

Hipot額定值（一分鐘）：

Hipot rating (one minute):

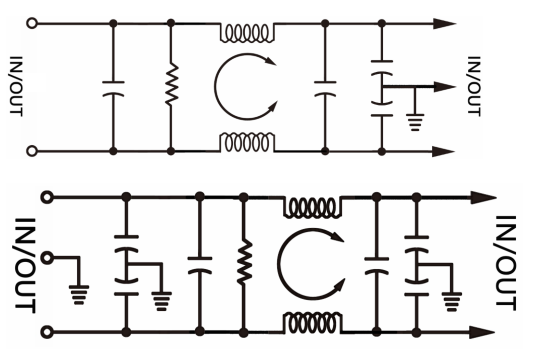

電路原理圖Electrical Schematics

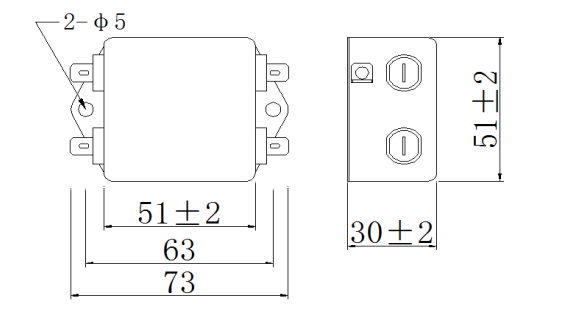

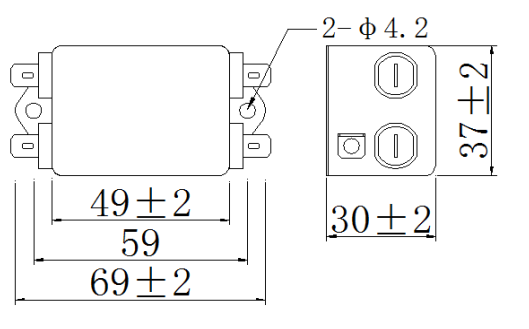

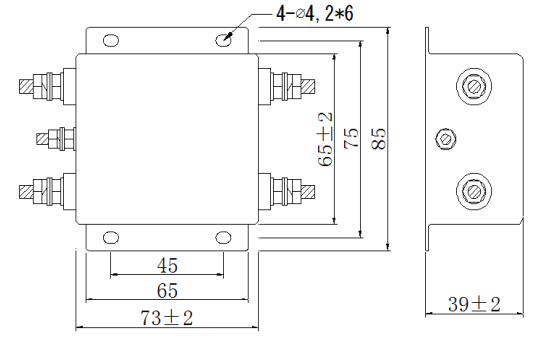

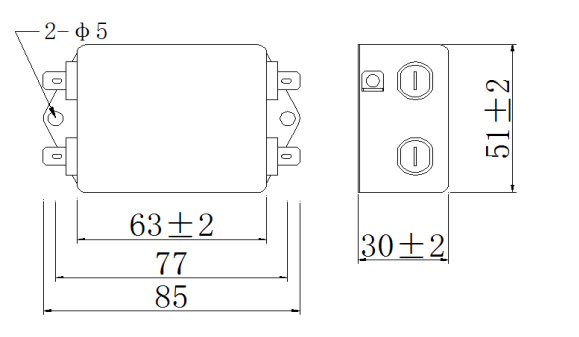

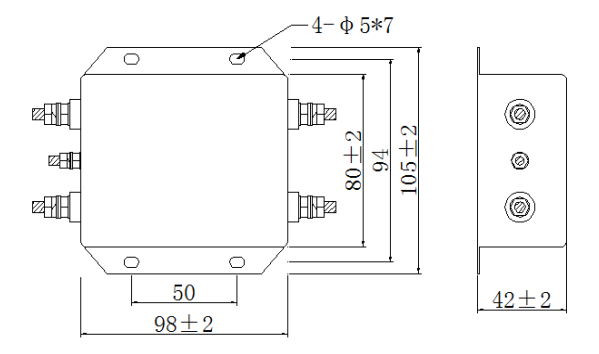

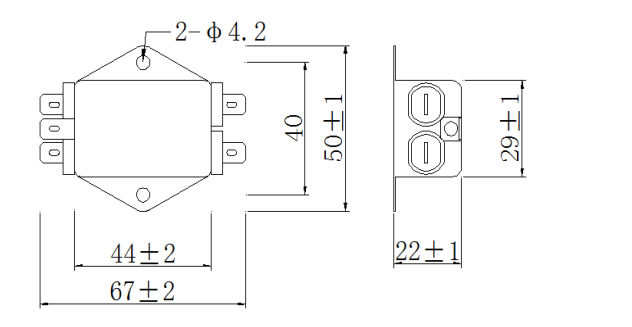

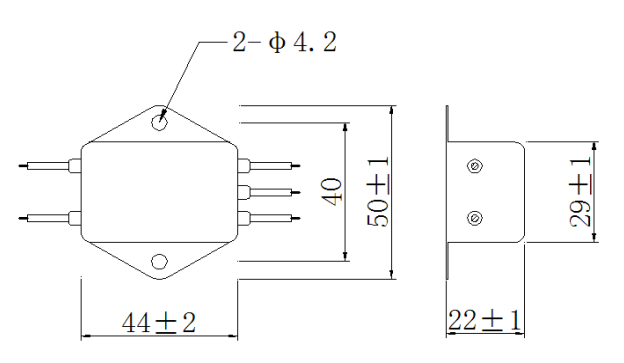

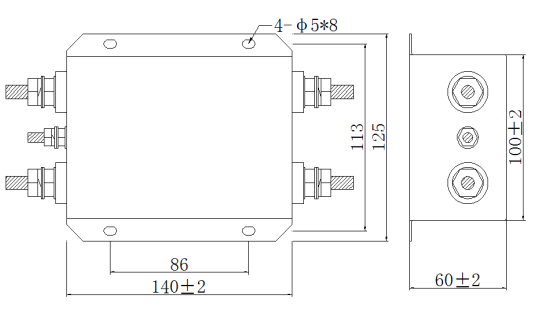

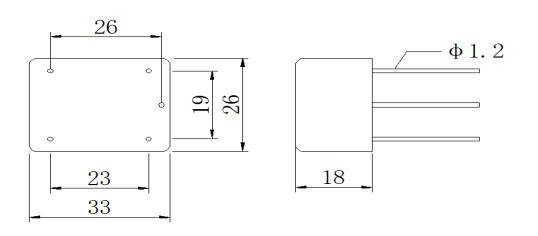

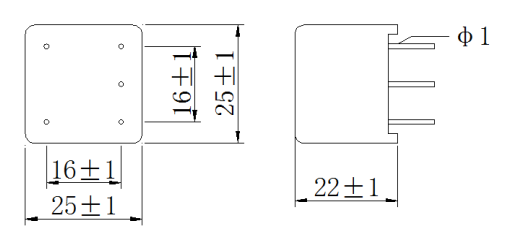

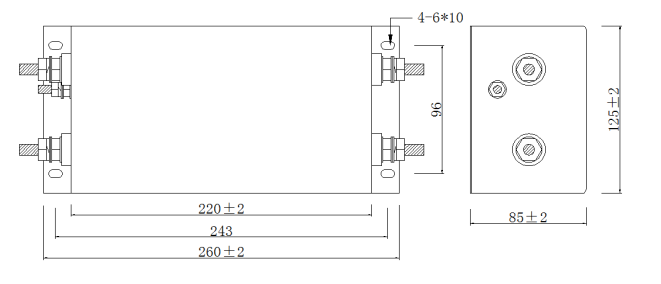

DEO外殼樣式：DEO Case Styles

樣式1：CaseStyles One


樣式2：CaseStyles Two


DEL外殼樣式：DEL Case Styles


DEF外殼樣式：DEF Case Styles


DEB外殼樣式：DEB Case Styles


DEN外殼樣式：DEN Case Styles


DEM外殼樣式：DEM Case Styles


DEK外殼樣式：DEK Case Styles


DES外殼樣式：DES Case Styles


DER外殼樣式：DER Case Styles


DEY外殼樣式：DEY Case Styles


DEU外殼樣式：DEU Case Styles


DEJ外殼樣式：DEJ Case Styles


DET外殼樣式：DET Case Styles

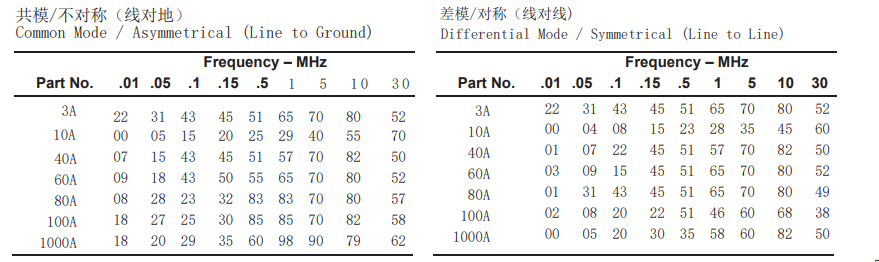

性能參數 Performance Data

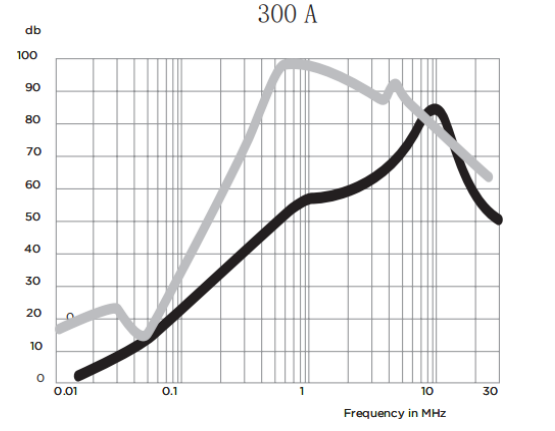

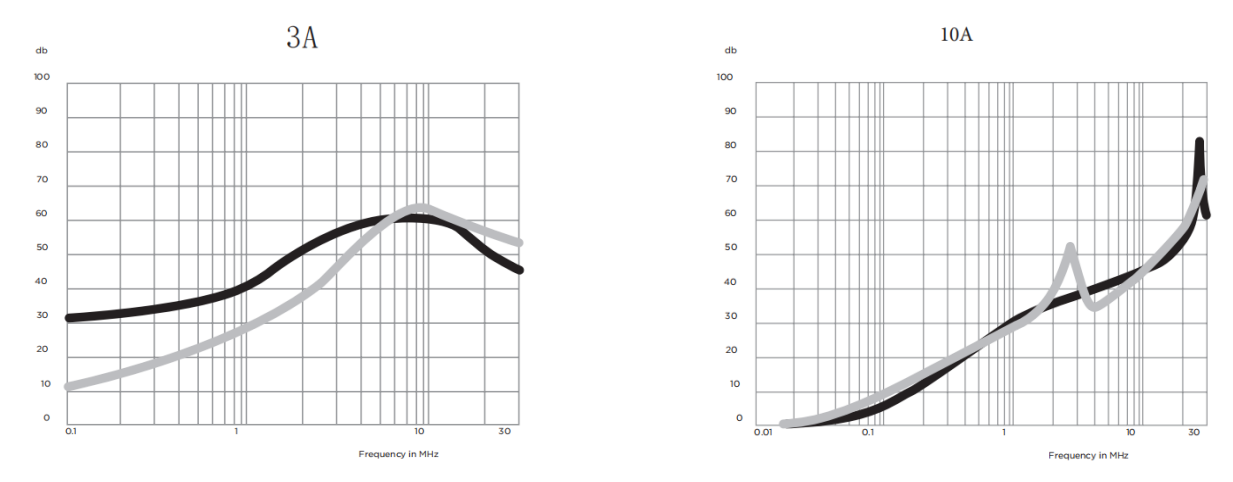

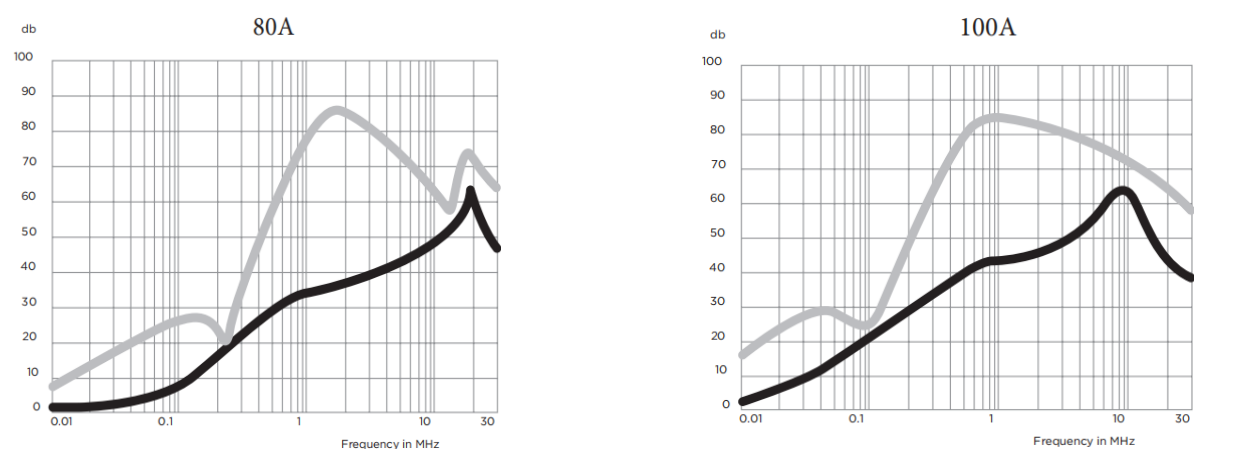

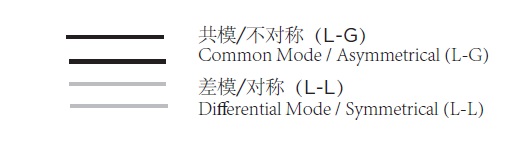

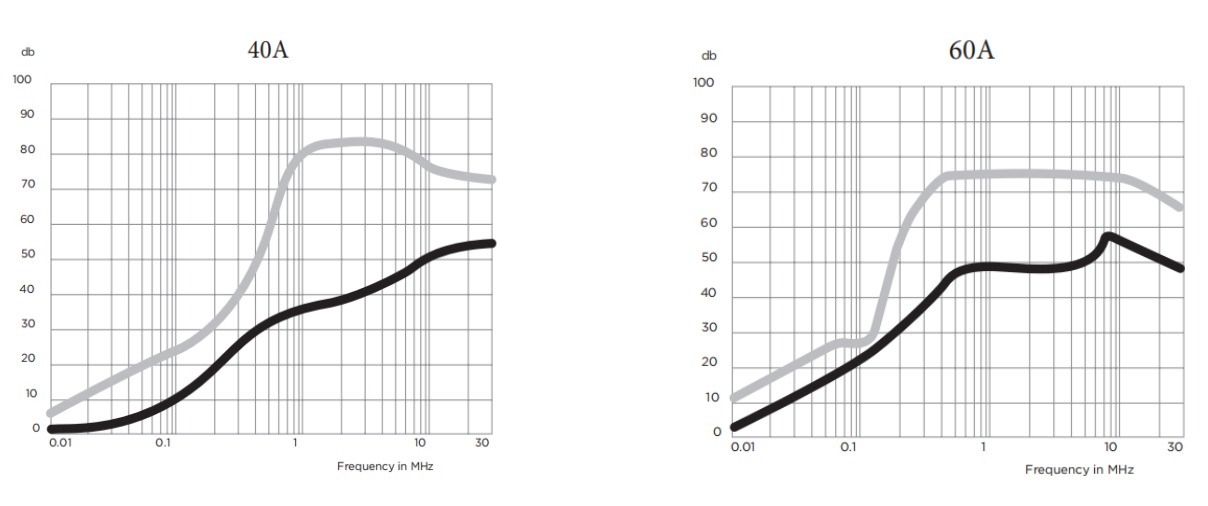

典型插入損耗

ypical Insertion Loss

在封閉的50歐姆系統中測量

Measured in closed 50 Ohm system






最小插入損耗 Minimum Insertion Loss


ZYH-D系列直流EMI電源濾波器(3).pdf
