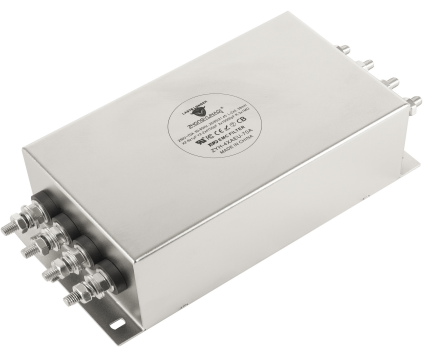

ZYH-4XA系列三相四線高插入損耗EMI電源濾波器

產品詳情


特點和應用：Features and Applications

應用于380/ 440Vac三相四線連接的各類電源電子設備

Apply in various electronical equipments

同等功率下相對較小的體積 Relative small volume at equal power

主要可用來抑制工業電網通過電源線對設備的電磁干擾

Mainly used to suppress the EMI to the equipment in  industrial power net

對線一線和線一地間干擾具有優良的抑制能力

Provide high performance of effectively suppressing  EMI both in line-to-line and line-to-ground

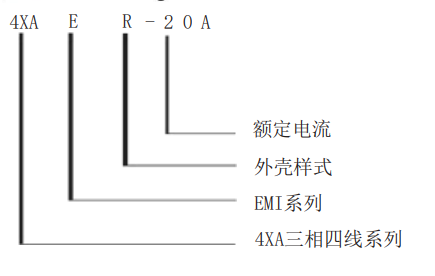

訂購信息：Ordering Information

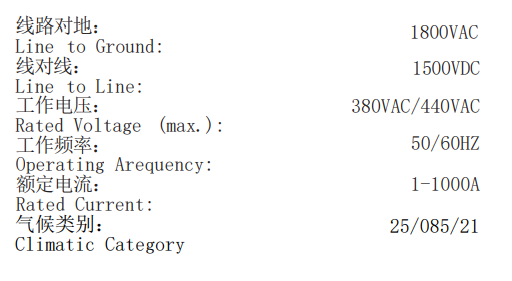

規格： Specifications

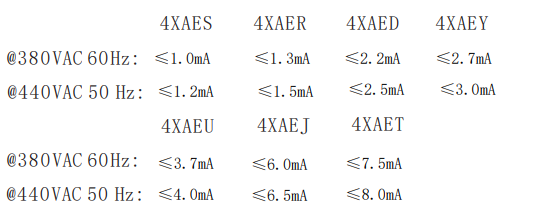

每條線路對地的******泄漏電流： Maximum leakage current each Line to Ground：


Hipot額定值（一分鐘）：

Hipot rating (one minute):

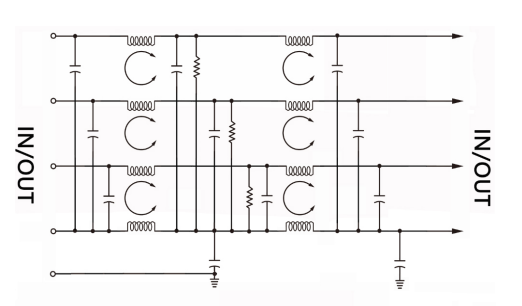

電路原理圖Electrical Schematics

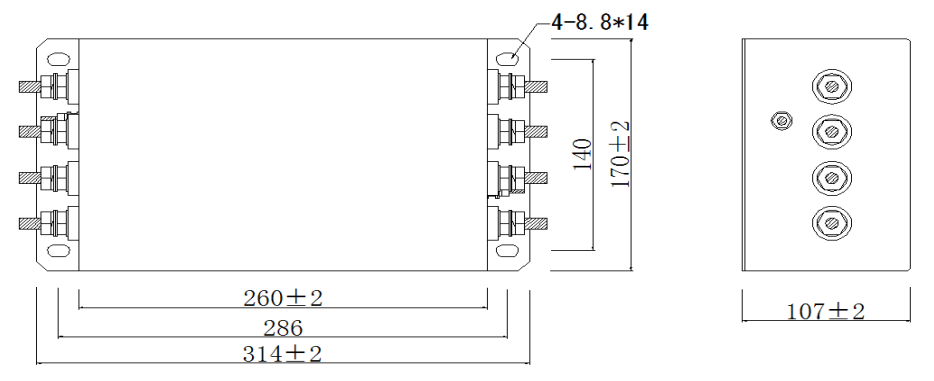

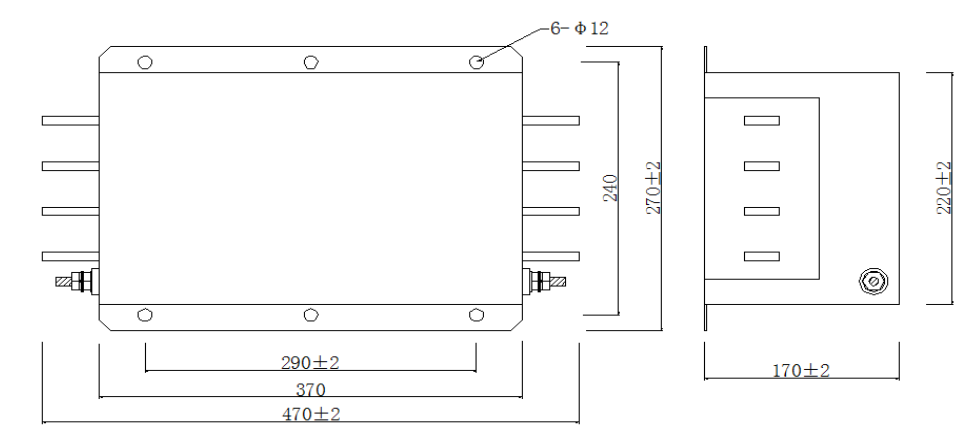

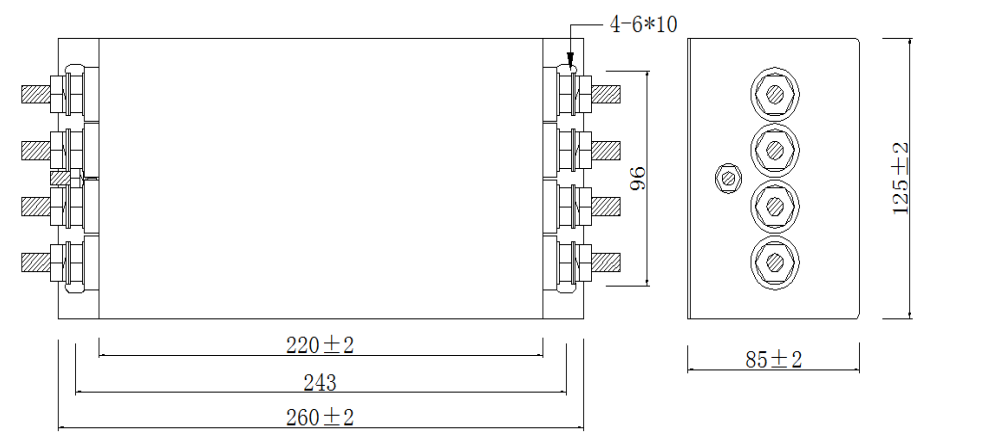

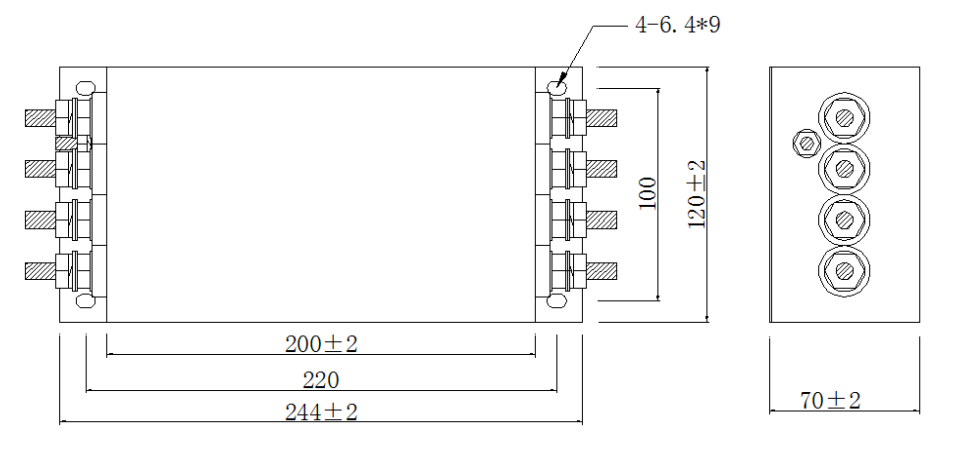

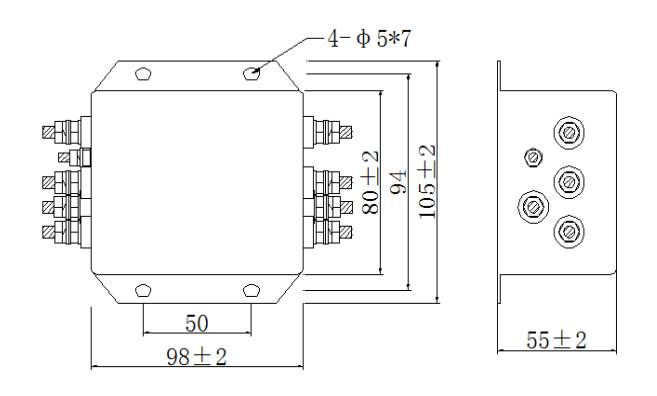

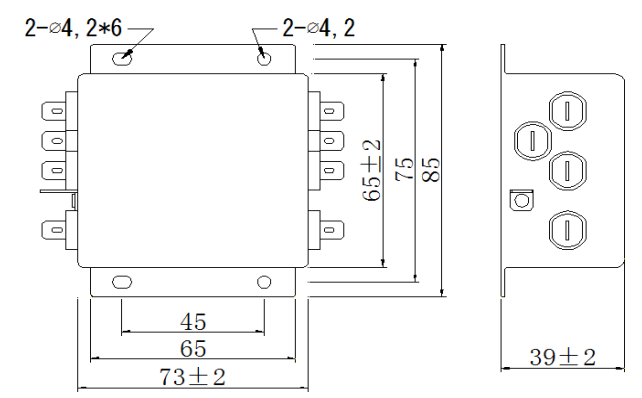

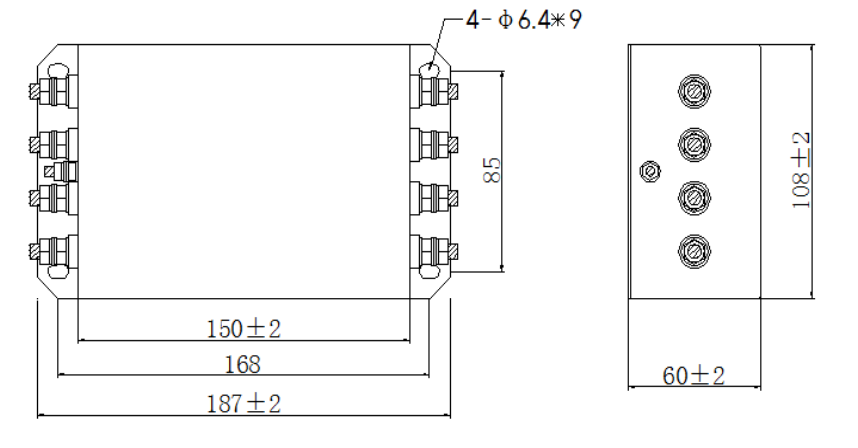

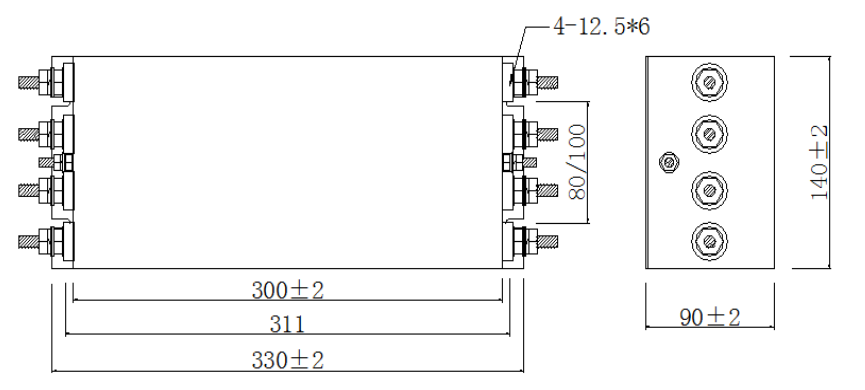

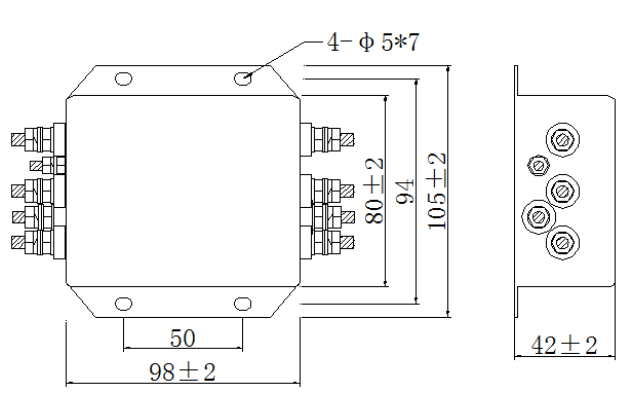

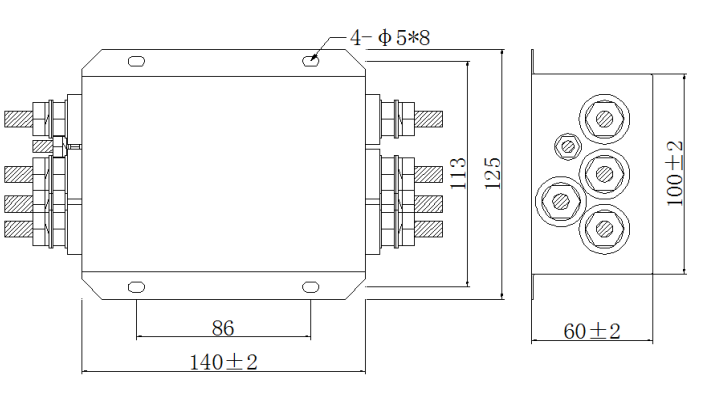

4XAES外殼樣式：4XAES Case Styles


4XAER外殼樣式：4XAER Case Styles



4XAED外殼樣式：4XAED Case Styles


4XAEY外殼樣式：4XAEY Case Styles


4XAEU外殼樣式：4XAEU Case Styles

樣式1：Case Styles one


樣式2：Case Styles TWO



樣式3：Case Styles Three


4XAEJ外殼樣式：4XAEJ Case Styles

樣式1：Case Styles one


樣式2：Case Styles Two


4XAET外殼樣式：4XAET Case Styles



性能參數 Performance Data

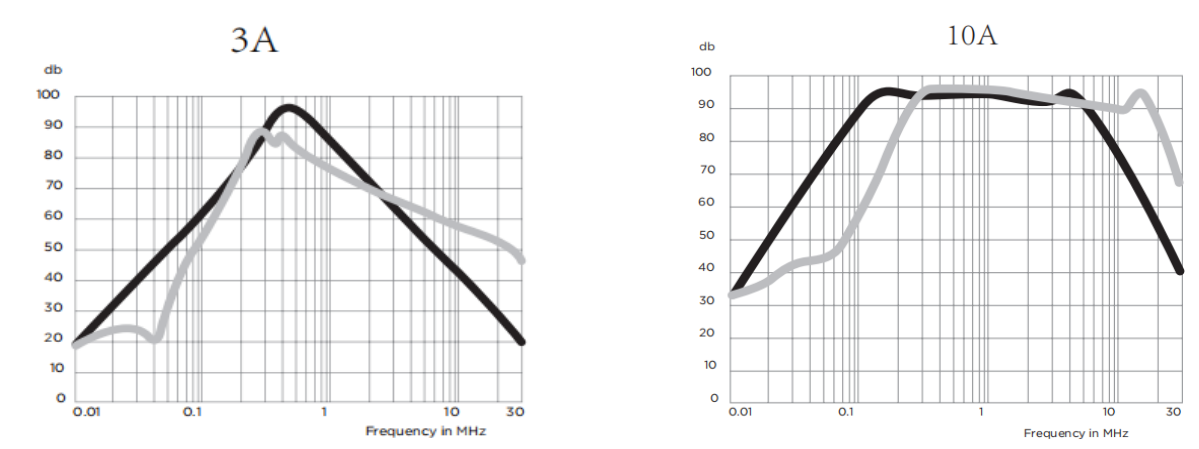

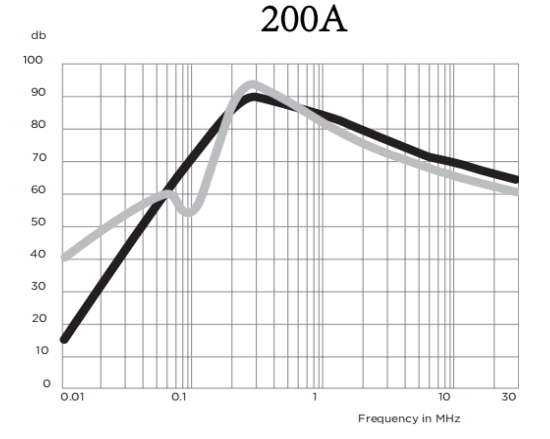

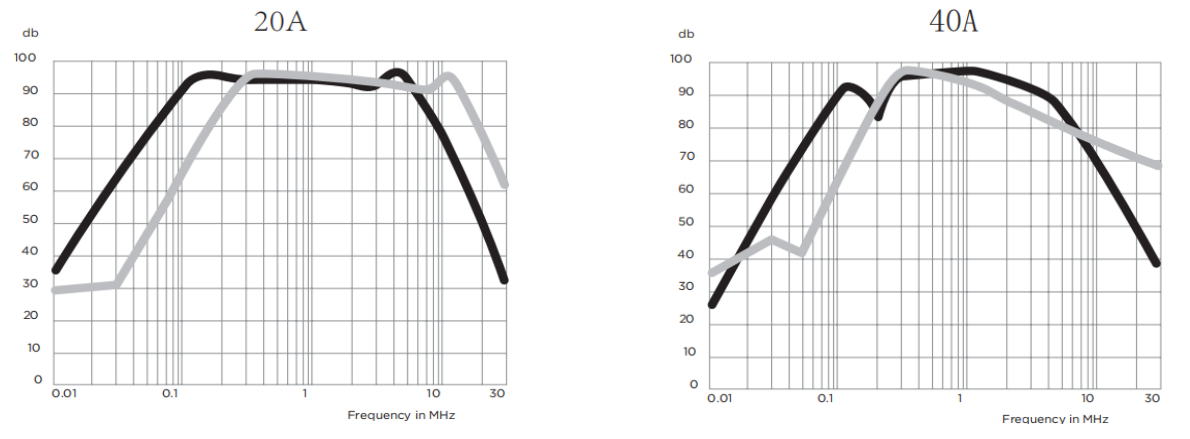

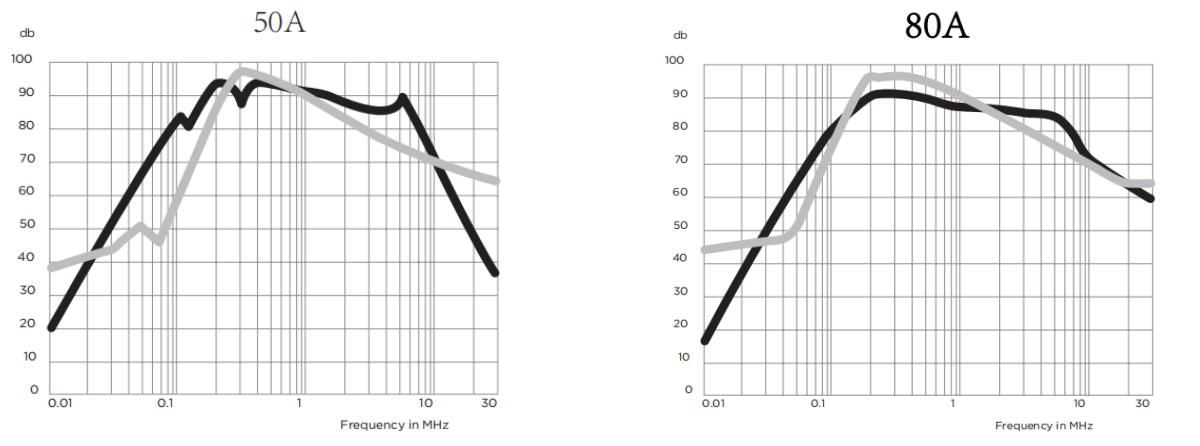

典型插入損耗 ypical Insertion Loss

在封閉的50歐姆系統中測量 Measured in closed 50 Ohm system

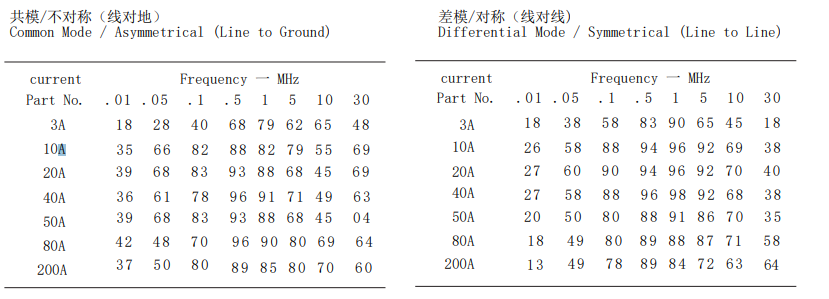

最小插入損耗 Minimum Insertion Loss


ZYH-4XA系列三相四線高插入損耗EMI電源濾波器1.pdf
