北京中宇豪電氣有限公司是北京市中關村科技園區高新技術企業，在積累多年電子類產品的電磁兼容解決方案上，加強了EMI電源濾波器的工藝以及應用研究，并在該領域獲得1項專利技術、和新投產的AC-DC、DC-DC、DC-AC模塊開關電源一起通過了ISO9001國際質量體系認證以及SEMKO、VDE等國的安規認定，具有年產300萬只EMI電源濾波器和230萬只模塊電源的生產能力

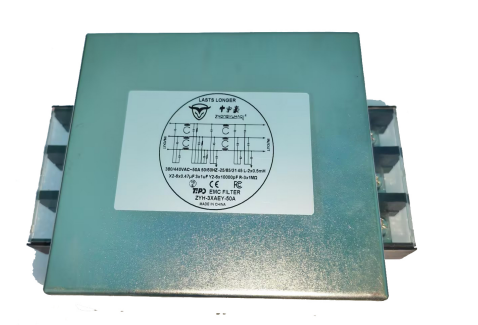

ZYH-3XA(T)柵欄式端子臺系列三相三線高插入損耗EMI電源濾波器

產品詳情


特點和應用：Features and Applications

具有良好的共模和差模干擾抑制特性

Good performance of common mode and differential  mode suppression

對脈沖、連續或間歇干擾具有較高的抑制作用

Effectively  control pulse, continuous or intermittent  interference

較小的泄漏電流

Low leakage current

被廣泛應用于開關電源，UPS，變頻器，電機驅動，電梯等 設備

Applications for switching-mode power-supply UPS,Converter , motor driver,lift etc.

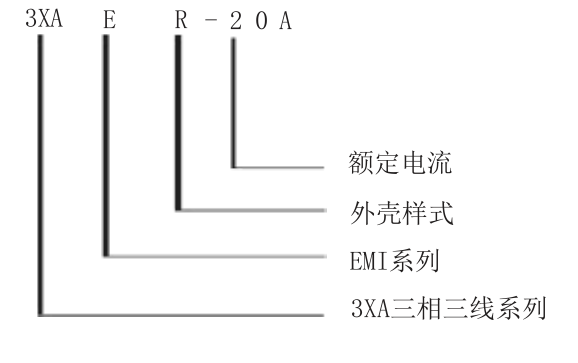

訂購信息：Ordering Information

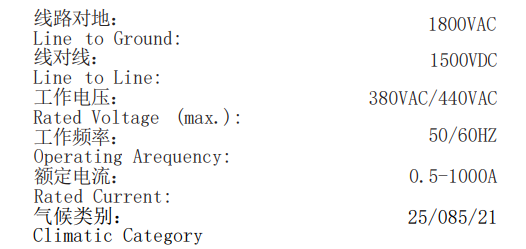

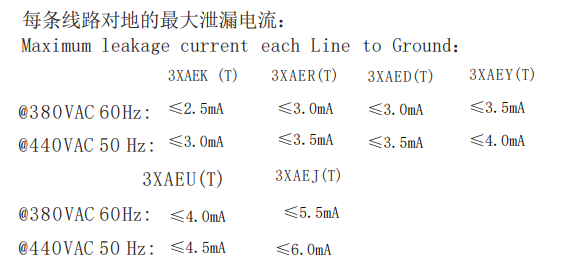

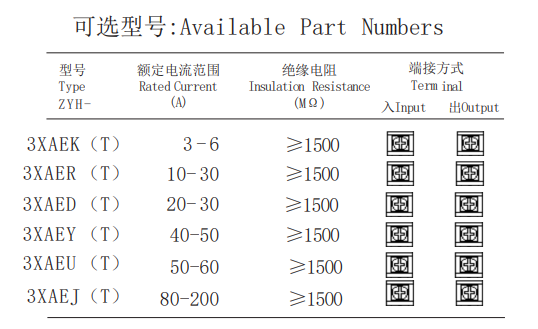

規格： Specifications


Hipot額定值（一分鐘）：

Hipot rating (one minute):

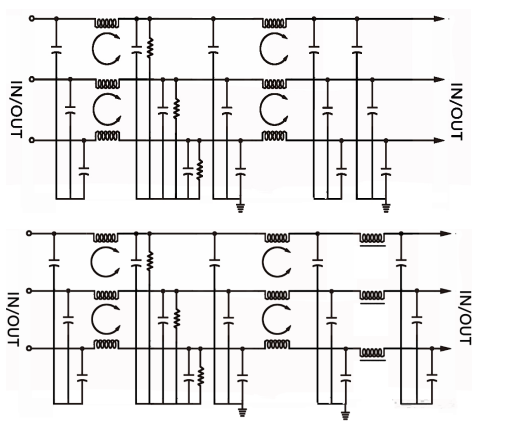

電路原理圖Electrical Schematics

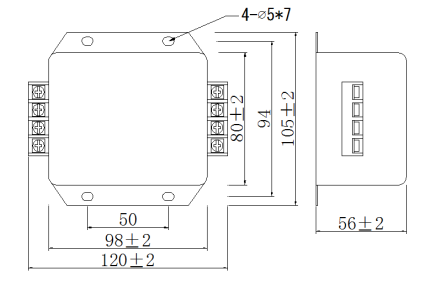

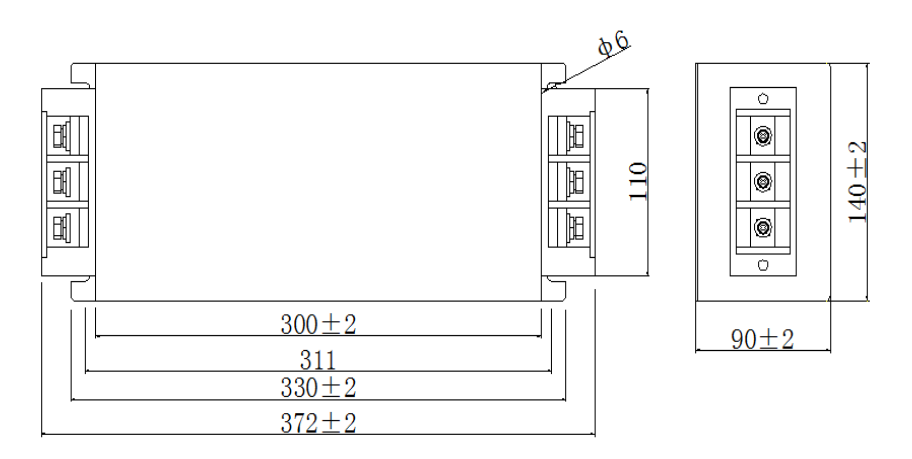

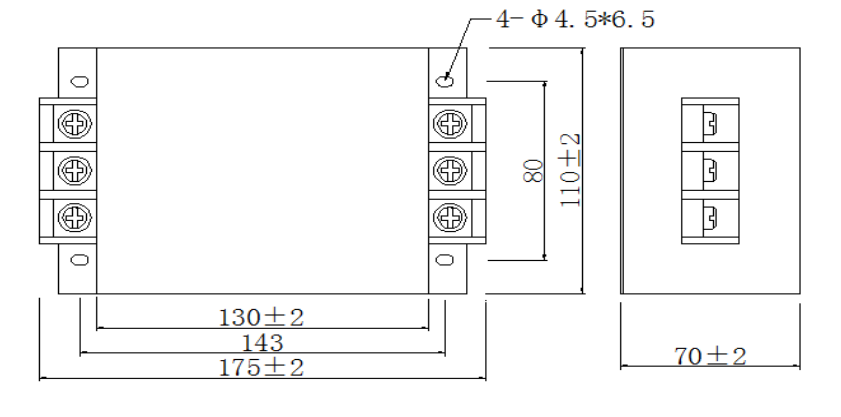

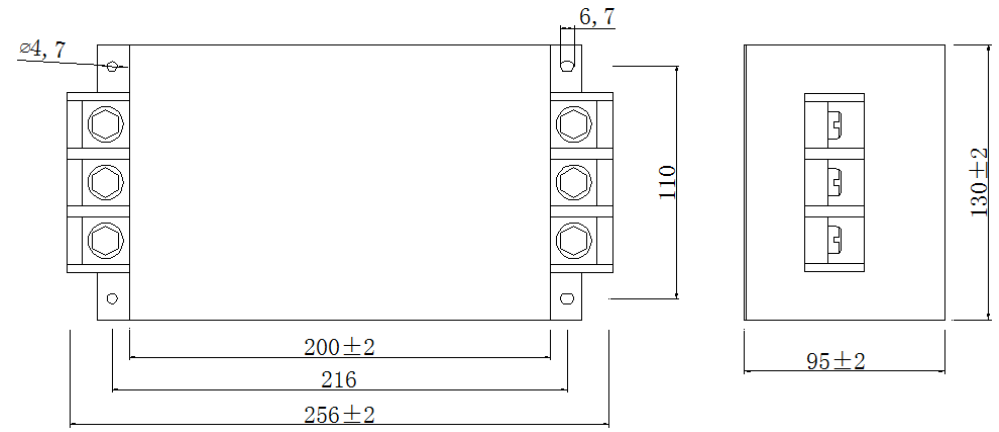

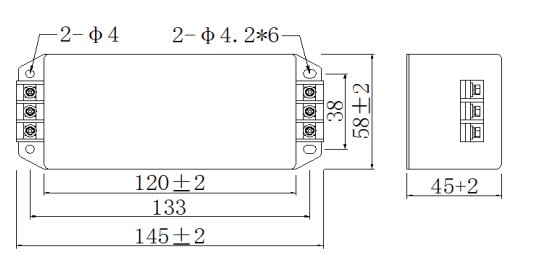

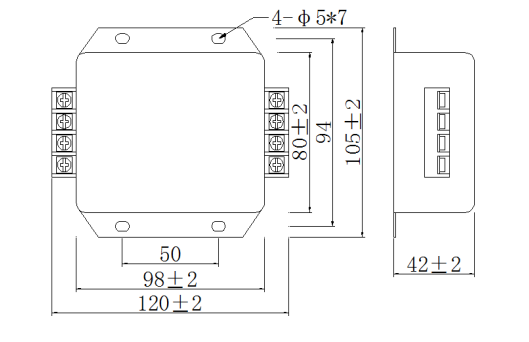

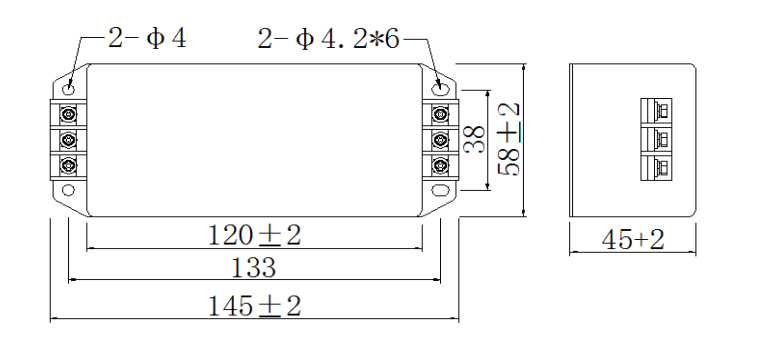

3XAEK(T)外殼樣式：3XAEK(T)Case Styles


3XAER(T)外殼樣式：3XAER (T)Case Styles

樣式1：CaseStyles one



樣式2：CaseStyles Two


3XAED(T)外殼樣式：3XAED (T)Case Styles


3XAEY(T)外殼樣式：3XAEY (T)Case Styles


3XAEU(T)外殼樣式：3XAEU ( T ) Case Styles


3XAEJ(T)外殼樣式：3XAEJ (T)Case Styles

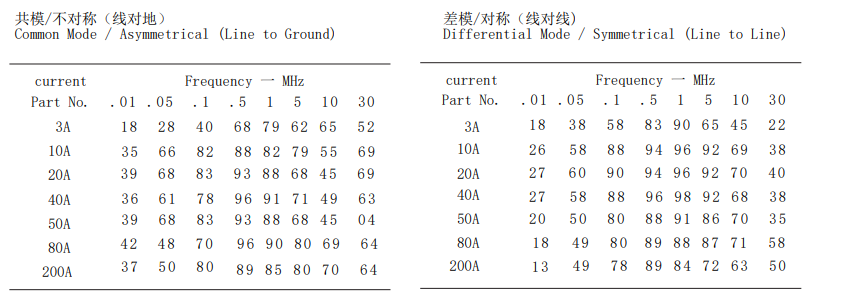

性能參數 Performance Data

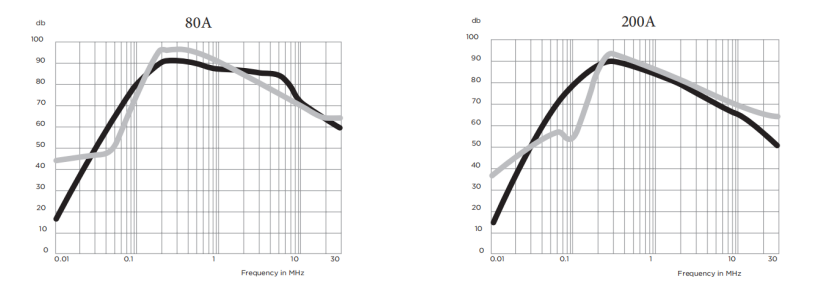

典型插入損耗 ypical Insertion Loss

在封閉的50歐姆系統中測量 Measured in closed 50 Ohm system





最小插入損耗 Minimum Insertion Loss
